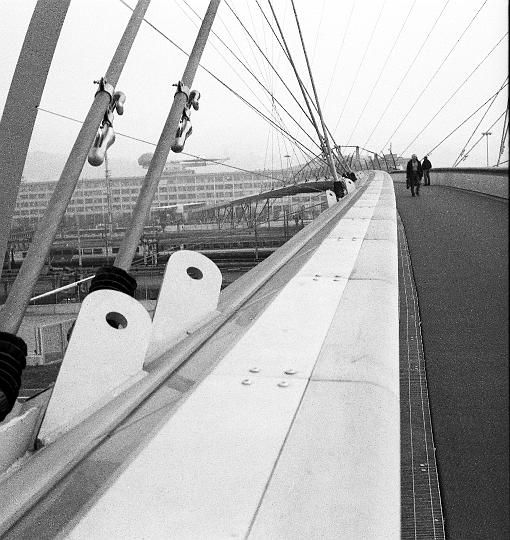

| Nuova Passerella Olimpica. L'arco olimpico rappresnta il ricongiungimento di due parti della città affacciate, condomini che si sono sempre visti dai balconi ma da secoli divisi dalla ferrovia che ariva a Porta Nuova. L'arco è alto 69 metri e lungo 55, pesa 460 tonnellate ed è sorretto da 32 fasci di cavi (chiamati tecnicamente stralli) con una lunghezza massima di 113 metri. Il principio strutturale è lo stesso della ruota di bicicletta, dove l'arco corrisponde al cerchione, gli stralli ai raggi, e l'impalcato del ponte al pignone. L'arco ha sezione triangolare, è inclinato per favorire la geometria degli stralli, ed è asimmetrico a causa dell'andamento incurvato della passerella. Le fondazioni sono profonde 20 metri ed hanno un peso di 162 tonnellate. La passerella pedonale è lunga 368 metri, ha un'altezza massima di 11,8 metri, comprende una campata unica di 156 metri senza appoggi, sostenuta da cavi, e altre due campate lunghe complessivamente 212 metri, con appoggi. Pellicola HP5. | |
